MDSD est une nouvelle technologie pour réduire davantage le bruit pendant la lecture de sources Super Audio CD (SA-CD). Le signal enregistré sur le SA-CD (2,822 MHz, signal DSD 1 bit) a une réponse en fréquence et une plage dynamique très larges, mais en principe, il contient d'importantes composantes de bruit de quantification en dehors de la plage de l'audition humaine, principalement dans la région au-dessus de 100 kHz . Le MDSD utilise une combinaison de fonctionnement à double vitesse et d'un circuit de filtre à moyenne mobile pour éliminer ces composants de bruit ultra haute fréquence. Principe de fonctionnement du MDSD (1) Fonctionnement à double vitesse L'illustration montre le MDSD utilisé dans le DC-801. Le signal DSD 1 bit de l'entrée est d'abord suréchantillonné par un facteur deux, de 2,822 à 5,644 MHz (d'où le nom "Double Speed"). Cela a pour effet de lisser la réponse en fréquence dans la plage audible et de permettre au filtre à moyenne mobile suivant de fonctionner efficacement. (2) Filtre à moyenne mobile Après le traitement du volume, la synchronisation du signal 1 bit est décalée progressivement par incréments de 177 nanosecondes (environ 5 600 000e de seconde), en utilisant un circuit haute performance. Les signaux retardés résultants sont envoyés à plusieurs convertisseurs N / A (huit par canal dans le DC-801) pour la conversion sous forme analogique. Les sorties du convertisseur sont ensuite additionnées. Les composantes du signal avec des changements abrupts, c'est-à-dire les hautes fréquences sont moyennées séquentiellement, de sorte que l'ensemble du circuit agit comme un filtre coupe- haut qui supprime les composantes de bruit indésirables dans la gamme des hautes fréquences. Étant donné que le MDSD peut décoder directement le signal 1 bit, il n'ajoute pas de bruit parasite comme le fait un filtre numérique conventionnel. L'effet global est un filtrage totalement naturel.
RETOUR RETOUR
+33 970 405 999

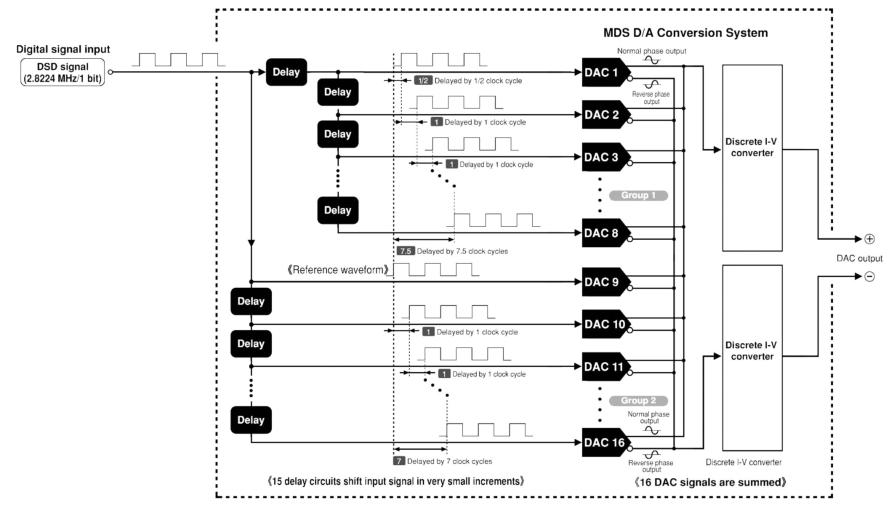

Figure Schéma de configuration de MDSD

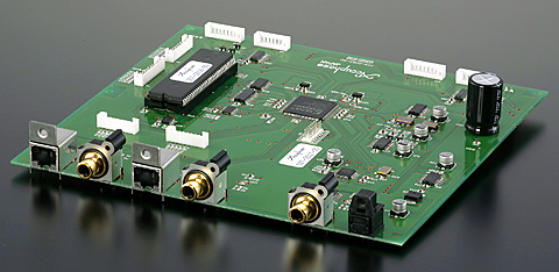

Bloc de traitement du signal numérique du DC-801 utilisant le principe MDSD
MDSD est une nouvelle technologie pour réduire davantage le bruit pendant la lecture de sources Super Audio CD (SA-CD). Le signal enregistré sur le SA-CD (2,822 MHz, signal DSD 1 bit) a une réponse en fréquence et une plage dynamique très larges, mais en principe, il contient d'importantes composantes de bruit de quantification en dehors de la plage de l'audition humaine, principalement dans la région au- dessus de 100 kHz . Le MDSD utilise une combinaison de fonctionnement à double vitesse et d'un circuit de filtre à moyenne mobile pour éliminer ces composants de bruit ultra haute fréquence. Principe de fonctionnement du MDSD (1) Fonctionnement à double vitesse L'illustration montre le MDSD utilisé dans le DC-801. Le signal DSD 1 bit de l'entrée est d'abord suréchantillonné par un facteur deux, de 2,822 à 5,644 MHz (d'où le nom "Double Speed"). Cela a pour effet de lisser la réponse en fréquence dans la plage audible et de permettre au filtre à moyenne mobile suivant de fonctionner efficacement. (2) Filtre à moyenne mobile Après le traitement du volume, la synchronisation du signal 1 bit est décalée progressivement par incréments de 177 nanosecondes (environ 5 600 000e de seconde), en utilisant un circuit haute performance. Les signaux retardés résultants sont envoyés à plusieurs convertisseurs N / A (huit par canal dans le DC-801) pour la conversion sous forme analogique. Les sorties du convertisseur sont ensuite additionnées. Les composantes du signal avec des changements abrupts, c'est- à-dire les hautes fréquences sont moyennées séquentiellement, de sorte que l'ensemble du circuit agit comme un filtre coupe-haut qui supprime les composantes de bruit indésirables dans la gamme des hautes fréquences. Étant donné que le MDSD peut décoder directement le signal 1 bit, il n'ajoute pas de bruit parasite comme le fait un filtre numérique conventionnel. L'effet global est un filtrage totalement naturel.
RETOUR RETOUR
+33 970 405 999
Figure Schéma de configuration de MDSD
Bloc de traitement du signal numérique du DC-801 utilisant le principe MDSD
