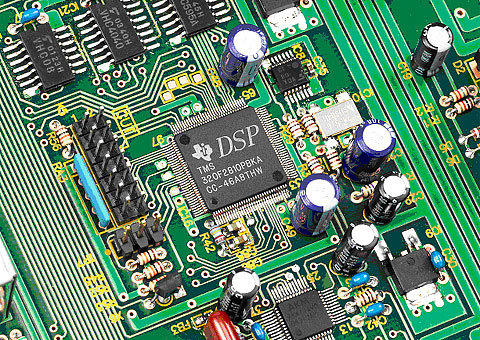

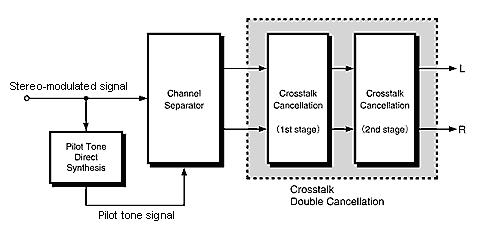

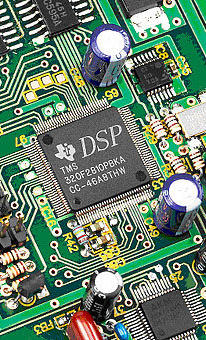

DS-DC est une topologie de circuit utilisée dans le tuner FM T-1000 pour démoduler le signal stéréo. Il combine deux techniques, à savoir "Pilot Tone Direct Synthesis" et "Crosstalk Double Cancellation". Étant donné que ces deux opérations sont effectuées par le biais d'une arithmétique logicielle dans un DSP (processeur de signal numérique), des performances de démodulation idéales deviennent possibles, entraînant une séparation des canaux incroyable. Pilot Tone Direct Synthesis Les informations stéréo dans les émissions FM sont transmises en utilisant le principe dit de multiplexage pilote. Une somme précisément contrôlée en phase des signaux des canaux gauche et droit, plus une sous-porteuse supprimée de 38 kHz modulée en amplitude avec le signal de différence gauche et droit sont générés et multiplexés avec un signal pilote de 19 kHz. À l'extrémité de réception, la démodulation est effectuée en utilisant un signal de 38 kHz synchronisé avec la tonalité pilote pour effectuer une opération de commutation sur le signal multiplex et extraire les signaux des canaux gauche et droit. Généralement, les tuners FM utilisent un circuit PLL pour extraire la tonalité pilote et obtenir les composantes de fréquence et de phase du signal d'entrée. Si le niveau de la tonalité pilote diminue, du bruit est entendu et la séparation stéréo devient extrêmement mauvaise. Avec le principe DS-DC développé par Accuphase, la forme d'onde de la tonalité pilote comprise dans le signal d'entrée est identifiée telle quelle (*) et générée directement via une opération arithmétique dans le DSP. Par conséquent, la tonalité pilote peut être extraite de manière fiable même en présence d'un niveau de bruit élevé. Une bonne séparation stéréo peut être obtenue même lorsque le niveau de tonalité pilote est faible. * L'identification signifie ici analyser le signal et déterminer les similitudes. Double annulation de diaphonie Une fois le signal d'entrée séparé en composants de canal gauche et droit, le circuit élimine la diaphonie en utilisant une approche double qui prend également en compte les composants de phase. Le résultat est une séparation gauche / droite extrêmement élevée.
RETOUR RETOUR
+33 970 405 999
Circuit démodulateur stéréo de type DS-DC

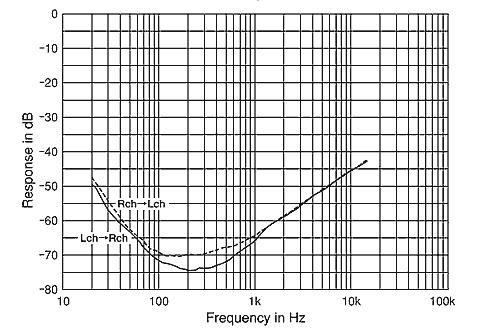

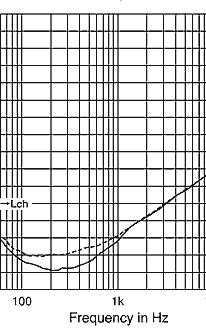

Caractéristiques de séparation stéréo
