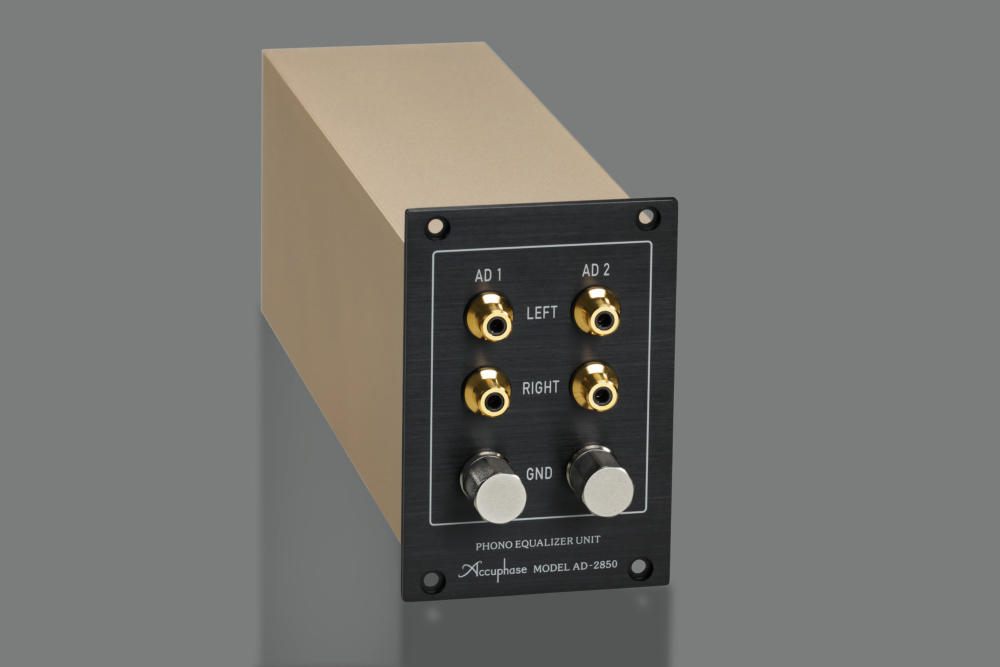

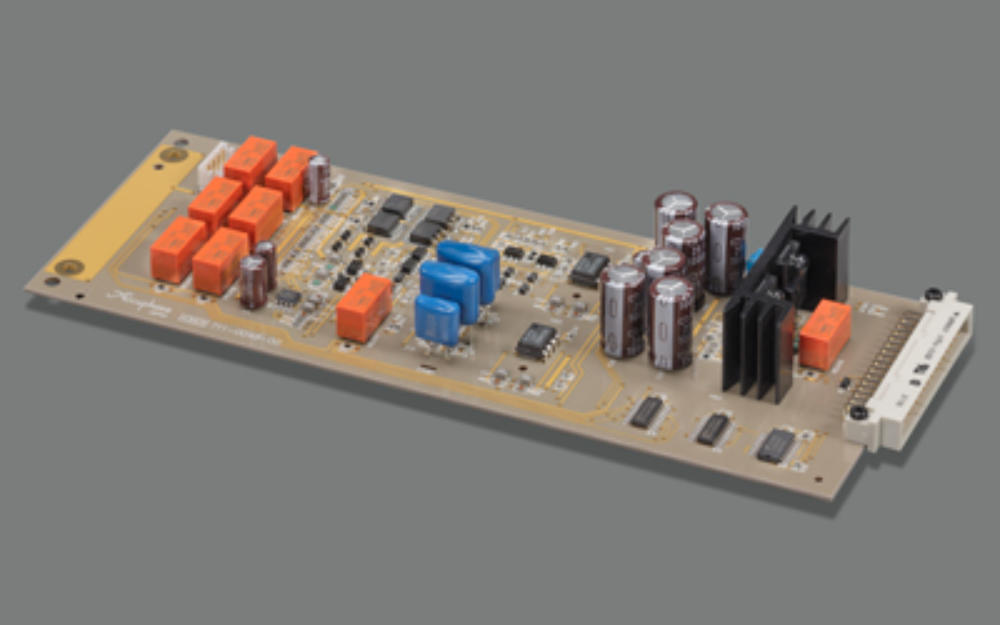

L'AD-2850 est l'unité d'égalisation phono dédiée. Les enregistrements analogiques peuvent être reproduits avec une haute qualité en installant l'AD-2850 dans une fente du panneau arrière. L'AD-2850 dispose de circuits d'entrée séparés pour les cartouches MC et MM afin d'assurer une correspondance optimale et de réaliser un rapport signal / bruit exceptionnel. 2 jeux de prises d'entrée pour lecteur analogique, les AD1 et AD2 sont équipés, et leurs sélections sont commutables avec le sélecteur INPUT des pré- amplificateurs. Circuit amplificateur différentiel avec transistors bipolaires à très faible bruit pour cartouches MC. Circuit amplificateur différentiel avec FET de jonction ultra faible bruit pour cartouches MM. Le circuit d'égalisation différentielle RIAA est conçu pour fournir des caractéristiques d'égalisation RIAA super précises. Les paramètres MC Load peuvent être sélectionnés parmi 4 valeurs «10Ω / 30Ω / 100Ω / 300Ω». L'impédance d'entrée pour les deux réglages MM est de 47 kΩ. Le stockage de réglages MC Load et / ou AD GAIN séparés pour chaque entrée AD installée (AD1 et / ou AD2) est disponible et permet la commutation en douceur de 2 types de lecteurs analogiques ou bras de tonalité. Les circuits imprimés sont en résine fluorocarbonée en tissu de verre. Spécifications garanties [Les spécifications garanties sont mesurées selon la norme EIA RS-490] (Spécifications installées dans C- 2850) Fréquence de réponse MM / 40 dB, MC: 20 ~ 20 000 Hz ± 0,2 dB MM / 30 dB: 20 ​​× 20 000 Hz ± 0,3 dB AD Tension d'entrée maximale (1 kHz, 0,005% THD) ENTRÉE MM / 30dB: 310mV ENTRÉE MM / 40 dB: 96,5 mV ENTRÉE MC / 60 dB: 9,5 mV ENTRÉE MC / 70dB: 3,2 mV Gain (sélecteur de gain réglé sur 18 dB, paramètres 12/18/24 dB disponibles) AD [MM: 30 / 40dB] ENTRÉE → ÉQUILIBRÉ / SORTIE DE LIGNE: 48 / 58dB AD [MM: 30 / 40dB] ENTRÉE → SORTIE ENR: 30 / 40dB AD [MC: 60 / 70dB] ENTRÉE → ÉQUILIBRÉ / SORTIE DE LIGNE: 78 / 88dB AD [MC: 60 / 70dB] ENTRÉE → SORTIE ENR: 60 / 70dB Sensibilité et impédance d'entrée Contribution Sensibilité d'entrée Impédance d'entrée Pour la sortie nominale Pour sortie 0,5 V ENTRÉE AD-MM / 30 dB 8,0 mV 2,0 mV 47 kilohms ENTRÉE AD-MM / 40 dB 2,5 mV 0,63 mV 47 kilohms ENTRÉE AD-MC / 60 dB 0,25 mV 0,063 mV 10/30/100/300 ohms, commutable ENTRÉE AD-MC / 70 dB 0,08 mV 0,02 mV 10/30/100/300 ohms, commutable ÉQUILIBRÉ / LIGNE 252 mV 63 mV 40/20 kilohms, commutable Rapport signal sur bruit Contribution Entrée court-circuitée (pondération A) EIA S / N Rapport S / B à la sortie nominale ENTRÉE AD-MM / 30 dB 94 dB 86 dB ENTRÉE AD-MM / 40 dB 85 dB 86 dB ENTRÉE AD-MC / 60 dB 80 dB 86 dB ENTRÉE AD-MC / 70 dB 73 dB 87 dB ÉQUILIBRÉ / LIGNE 111 dB 110 dB
En détail
